Vurgulamak:
Potain QTZ125 kule vinci
, 10 tonluk düz üstlü vinç
, 60m bom Schneider kontrollü vinç

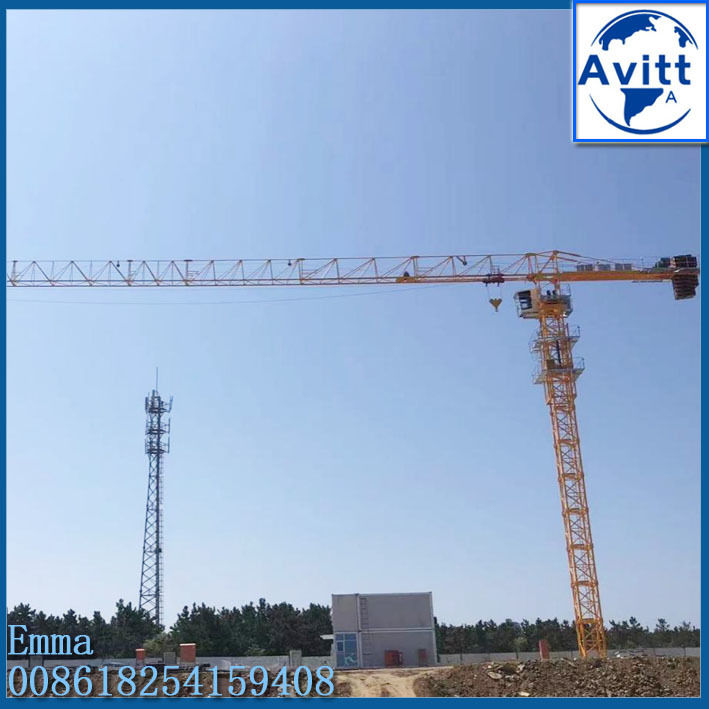

10ton Potain Technology QTZ125 Kule Vinci 60m Çalışma Kolu Schneider Kontrolü
Çekim Parametreleri
1.QTZ125 Kule Vinci
2. Tip: sabit ve dıştan tırmanmalı
3. Çalışma kolu uzunluğu: 60m
4. Uç yükü: 1.5t
5. Maks. yük: 10t
6. Serbest durma yüksekliği: 45m
Özellikler
| Temel |
sabit veya mobil |
| Serbest durma yüksekliği |
45 metre |
| Maks. yükseklik |
200 metre |
| Maks. yarıçap |
60 metre |
| Kol ucu yükü |
1.5 t |
| Maks. yük |
10T |
| Tambur kapasitesi |
400 metre |
| Kaldırma hızı |
2r=0-80 4r=0-40 m/dak |
| Dönme hızı |
0-0.6 dev/dak |
| Araba hızı |
0-40 m/dak |
| Güç hattı gerilimi |
380V/50Hz (60Hz) |
| Karşı ağırlık |
Çelik konstrüksiyon çerçeve (beton hariç) |
| Direk bölümü |
1.6 x 1.6 x 3 m (180*18) |
Proses özellikleri
1) Ana bölüm uzuvlarında ve kiriş bomunda otomatik tozaltı kaynak uygulanır. Yüksek termal verimliliğe, yüksek penetrasyona, yüksek üretim verimliliğine sahiptir, aynı zamanda gözenekleri ve çatlak kusurlarını azaltır, kaynak mukavemetini ve güzel görünümü artırır.
2) Karbondioksit gaz kaynağı kullanıyoruz; ısı yoğunlaşmasına, küçük bir kaynak hattına, yüksek mukavemete ve pas ve çatlak direncine sahiptir. Stresi ve deformasyonu azaltabilir, yüksek mukavemete ve pas ve çatlak direncine sahiptir.
3) Çelik yüzeyin sertliğini güçlendirmek için direkler için kumlama kullanılır; boya yapışmasını artırır ve ömrünü uzatır
Açıklama
1. Sabit Kule vinci tabanı, beton bir temel üzerine yere sabitlenir
2. Taban daha sonra, vincin yüksekliğini veren direk bölümlerine bağlanır.
3. Ayrıca direk, vincin dönmesini sağlayan dönme ünitesine bağlanır.
4. Yatay kol (çalışma kolu), vincin yükü taşıyan kısmıdır.
5. Karşı kol, bir karşı ağırlık taşırken, kol yükü vincin merkezine ve merkezinden asar.
6. Vinç operatörü genellikle kulenin tepesindeki kabinde kalır.
7. Kaldırma kancası, yapı malzemelerini kaldıran kasnak sistemi aracılığıyla tel halat kablolarını manipüle etmek için elektrik motorları kullanan operatör tarafından çalıştırılır
