Vurgulamak:
Üstten Destekli Kule Vinç 10T Yük
, QTZ125 Kule Vinç 60M Bom
, PT6015 Üstten Destekli Vinç

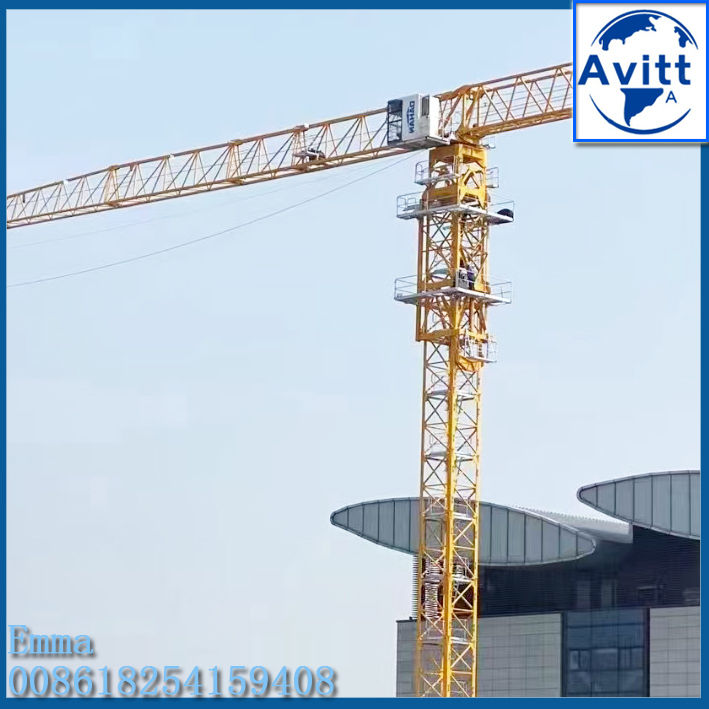

PT6015 QTZ125 Düz Tepe Kule Vinç L46A1 Direk Kesiti CE EAC Sertifikası ile
Çekim Parametreleri
1.TZ125 Düz Tepe Kule Vinç
2. Tip: sabit ve dış tırmanma
3. Çalışma bomu uzunluğu: 60m
4. Uç yükü: 1.5t
5. Maks. yük: 10t
6. Serbest durma yüksekliği: 45m
Şartname
| Nominal Kaldırma Momenti |
1250KN.m |
| Nominal Yükleme Kapasitesi |
10t |
| Maks. Kaldırma Yükü |
10t |
| Uç Yükü |
1.5t |
| Maks. Kaldırma Yüksekliği |
200m |
| Açıklık |
60m |
| Serbest durma yüksekliği |
45m |
| Halat uzunluğu |
400m |
| Çalışma aralığı |
3-60m |
| Dönme hızı |
0-0.6r/dak |
| Araba hızı |
0-40 m/dak |
| Kaldırma hızı |
0.4 m/dak |
| Kaldırma hızı |
(a=2)0-80; (a=4)0-40 |
| Güç kaynağı |
380V/50Hz veya diğerleri |
| Güç Kapasitesi |
56kw |
| Elektrik anahtar kutusu |
Schneider |
| Ana malzemeler |
180*18 /köşe çeliği/Q355B |
| Direk kesit boyutları |
1.6*1.6*3m L46A1 |
Proses özellikleri
1) Ana kesit uzuvlarında ve kiriş bomunda otomatik tozaltı kaynak kullanılmaktadır. Yüksek termal verimliliğe, yüksek penetrasyona, yüksek üretim verimliliğine sahiptir, aynı zamanda gözenekleri ve çatlak kusurlarını azaltır, kaynak mukavemetini ve güzel görünümü artırır.
2) Karbondioksit gaz kaynağı kullanıyoruz; ısı yoğunlaşmış, küçük bir kaynak hattına, yüksek mukavemete ve pas ve çatlağa karşı dirence sahiptir. Stresi ve deformasyonu azaltabilir, yüksek mukavemete ve pas ve çatlağa karşı dirence sahiptir.
3) Çelik yüzeyin sertliğini güçlendirmek için direkler için kumlama kullanılır; boya yapışmasını artırır ve ömrünü uzatır
Açıklama
1. Sabit Kule vinç tabanı, beton bir temel üzerine yere sabitlenir
2. Taban daha sonra, vincin yüksekliğini veren direk kesitlerine bağlanır.
3. Ayrıca direk, vincin dönmesini sağlayan dönme ünitesine bağlanır.
4. Yatay bom (çalışma kolu), vincin yükü taşıyan kısmıdır.
5. Karşı bom, bir karşı ağırlık taşırken, bom yükü vincin merkezine ve merkezinden asar.
6. Vinç operatörü genellikle kulenin tepesindeki kabinde kalır.
7. Kaldırma kancası, yapı malzemelerini kaldıran bir makara sistemi aracılığıyla tel halat kablolarını manipüle etmek için elektrik motorları kullanan operatör tarafından çalıştırılır
Çelik yapı:Potain teknoloji yükseltmesi
1. Standart kesit L46A1'i benimser ve tüm makine plakası Q355B malzemesidir
2. Tırmanma kafesi Potain MC serisini benimser
3. Üst ve alt döner tablalar Potain MCT133 yapısını benimser
4. Merkez geçiş kesiti Q355B katı yuvarlak çeliği benimser
5. Bomun üst kirişi Q355B katı yuvarlak çeliği benimser ve alt kiriş Q355B köşe çeliği tokası kare ve keskin kare boruyu benimser
6. Denge bomu Q355B, H şeklinde çeliği benimser
