6 ton üstü açık kule vinci üst kaydırma PT5510 Alıcılar için talep
Teknik parametrelerPT5510 kule vinci
1) İsimsel kaldırma anı: 630 KN.m.
2) Çalışma menzili: 3-55 m
3) En fazla kaldırma kapasitesi: 6 t
4) Bağımsız ayağa kalkma yüksekliği: 40 m
5) Bağlı standart yükseklik: 150 m.
6) Kaldırma Hızı: 80/40/8.5 40/20/4.25 m/min
7) Dönüş hızı: 0.6 r/min
PT5510 kule vincinin özellikleri
| İsimlendirilmiş kaldırma anı (kN.m) |
630 |
| Yükseltme yüksekliği (m) |
İp düşüyor. |
Serbest duran sabit vinç |
Çapa bağlanmış vinç |
| α=2 |
40 |
150 |
| α=4 |
40 |
150 |
| Çalışma yarıçapı (m) |
Maks. çalışma yarıçapı |
55 |
| Min. çalışma yarıçapı |
3 |
| Maks. kaldırma kapasitesi (t) |
5 |
| Yükseltme mekanizması |
İp düşüyor. |
α=2 |
α=4 |
| Hız (m/dakikada) |
80/40/8.5 |
40/20/4.25 |
| Kaldırma ağırlığı (t) |
1 |
2.5 |
2.5 |
5 |
| Güç (kW) |
24/24/5.5 |
| Tolling mekanizması |
Hız (m/dakikada) |
0.6 |
| Güç (kW) |
3.7 |
| Döner mekanizma |
Hız (r/min) |
0.4 |
| Güç (kW) |
4 |
PT5510 kule vincinin bileşenleri
Kule vinçleri, inşaat ve diğer endüstrilerde malzemeleri kaldırmak ve taşımak için yaygın olarak kullanılır.Ana parçalar aynı., şöyle:
Mast: vincin ana destek kulesi. Montaj sırasında birbirine bağlanan çelik bağlanmış bölümlerden oluşur.
Döner birim: sürükleyici birim direğin tepesinde yer almaktadır. Bu, vincin dönmesini sağlayan motordur.
Uygulama kabinOperasyon kabininin, kontrol ünitesinin hemen üzerinde yer alması ve kontrol cihazlarının bulunması.
Yumruk.: jib, ya da işletim kolu, vinçten yatay olarak uzanır.sabit bir jib, yükleri yatay olarak hareket ettirmek için alt tarafı boyunca giden yuvarlak bir arabaya sahiptir.
Kanca: kanca (veya kancalar) malzemeyi vinçle bağlamak için kullanılır.
Ağırlıklar: Yükseltilmiş yüklerin ağırlığını telafi etmek için direğin arkasına büyük beton karşı ağırlıklar monte edilir.

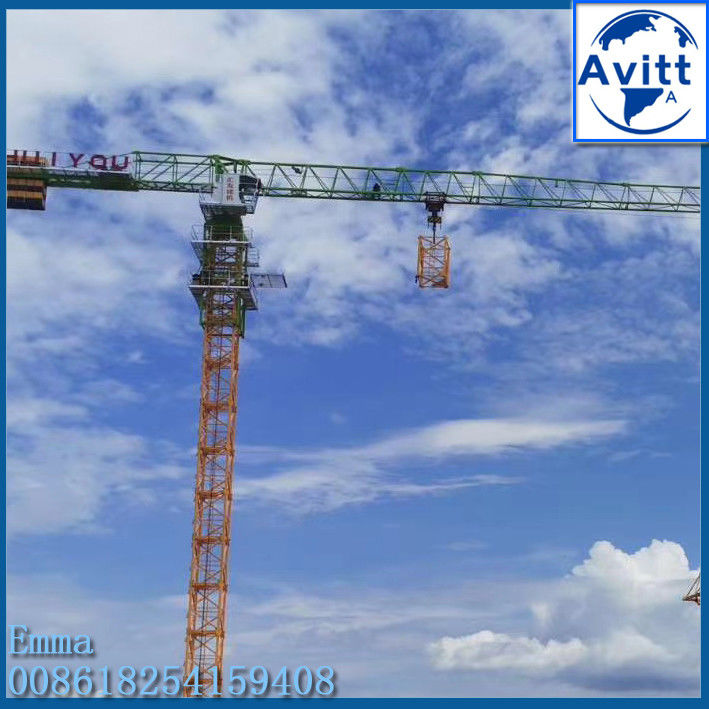

PT5510 kule vincinin fotoğrafları
