Vurgulamak:

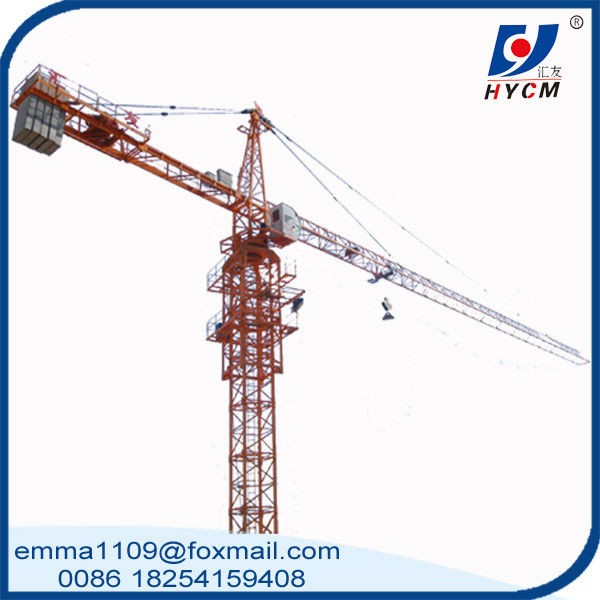

Küçük kule vinci TC3508 2.5T Max.Load 35m Jib Boom Mini vinci
Kısa Pamametre
1. Model: QTZ25 ((TC3508) Topkit Kule Vinç
2Tip: sabit ve dış tırmanış
3. Jib uzunluğu: 35m
4. uç yükü: 0.8t
5. maksimum yük:2.5t
Teknik Özellikler
1) Gelişmiş teknik özellikler:
Max. Radius 35m, statik yüksekliği 25m, en yüksek yüksekliği 60m'ye kadar ulaşabilir. mast bölümleri ve demirleme / bağlama cihazı ekleyerek.
2) Bu küçük kule vinci / mini kule vinci, normalde 4-10 katlık düşük katlı bina inşaatı için kullanılır.
3) Uluslararası kabul gören güzel bir şekli var.
4) Yüksek çalışma hızı ve mükemmel hız düzenleme performansı.
5) Kabin / operasyon odası, iyi görüş ve geniş alan ile bağımsız olarak dışa kurulmuştur.
6) Kule vincinin güvenilir çalışma durumunu sağlamak için donanımlı tam set güvenlik cihazları.
Spesifikasyon
| Belirli kaldırma anı (KN.M) |
250 |
| Yükseltme yükü (t) |
2.5 |
| Kırtlak yükü (t) |
0.8 |
| Yükseltme yüksekliği (m) |
80 |
| Özgür duran yükseklik (m) |
25 |
| Halat uzunluğu (m) |
200 |
| Uzunluk (m) |
35 |
| Çalışma aralığı (m) |
3 ila 35 |
| Dönüş hızı (r/min) |
0.6/0.3 |
| Araç işeme hızı (m/dakikada) |
30/20 |
| Çıkartma hızı (m/dakikada) |
0.67 |
| Sayıcı jib uzunluğu (m) |
9 |
| Güç kaynağı |
380V/50Hz veya müşterinin gereksinimlerine göre |
| Güç Kapasitesi (kw) |
11 |
| Elektrik anahtar kutusu |
Schneider |
| Yükseltme hızı (m/dakikada) |
30/15 46/23.5 |
| Ana malzeme (mm) |
125*10 / köşeli çelik /Q235B |
| Mast bölümü (m) |
1.5 çarpı 1.5 çarpı 2.2 |
|
Seçmeli parçalar
(İhtiyacınız varsa, lütfen bana önceden bildirin)
|
1) Anemometre
2) Kabinde klima
3) Blok kutu
4) Uzaktan kumanda
5) VFD kontrolü
|
Bazı bölümler
1Dış tırmanış kule vinçleri beton bir taban üzerine yere sabitlenmiştir.
2Sonra taban, vincin yüksekliğini veren direğe bağlanır.
3Daha sonra direği vincin döndürülmesine olanak tanıyan dönme birimine bağlanır.
4Dönüştürme ünitesinin üstünde üç ana parça vardır: uzun yatay jib, daha kısa karşı jib ve kule başı.
5Uzun yatay uç, vincin yükü taşıyan kısmıdır.
6Karşı jib, genellikle beton bloklardan oluşan bir karşı ağırlığı taşırken, jib yükü vincin merkezine ve oradan askıya alır.
7• Vücut kontrol sistemleri ve sistemler.İlk durumda operatörün kabin en genellikle turntable bağlı kule üstte yer almaktadır, ama jib üzerine monte edilebilir, ya da kısmen kule aşağı.
8kaldırma kancası, vinç sisteminden kablo kablolarını manipüle etmek için elektrikli motorlar kullanarak vinç operatörü tarafından çalıştırılır.
9Kanca, motorunu da içeren yükü kaldırmak için uzun yatay kolun üzerinde yer almaktadır.
